PC DIY (3) PC3号機稼働

PC3号機、前回からの続き。

PC制作自体は完了していたが、DTVを整えて12月にリリース。自分用メモ。


TVTest 0.10.0
躓いたのは、設定>>TSプロセッサー の入力。
　デフォルトモジュール: B25.tvcas
　デフォルトデバイス: SmartCard
　デフォルトフィルター: ICカードリーダー
録画用のTVTestフォルダは別途用意。TvtPlay有能。ショートカットでリンク先を

\TVTest.exe /tvtplay

としておけば起動時に有効化できる。

BonDriverとともにPT3Ctrl.exe等その他のファイルも入れておくのを忘れずに。


EDCB 0.10.66.2
TVRockからシフト。キーワード検索でNGワードを入れられるのが良い。

BondriverProxyEx
2号機での視聴が可能に。設定難なし。

TVRemoteViewer_VB
地上波はブラウザ視聴できるがBS/CSがダメ。再生開始するが、1分もたたずに止まり視聴開始ポイントからリピート、の繰り返し。録画済みファイルも再生できていない。ffmpegのバージョンをいくつか変えてみたが状況変わらず。ffmpegがアップデートされたところで試してみるか。


いよいよリリース。




オブジェでも入れてUSBライトで光らせると良いかも。
試し買いしたLEDリボンを上下につけていたが、イマイチなので取り除いた。
チップセットファンは回ることがほぼない。



ケースファンは底面の1つだけ。底面全体に着脱可能なフィルターがあるので、ホコリがケースに入りにくい。

裏面に入れているWD black 4T HDDに風が当たらないのが気になるところ。



アイドルで49℃、やはり温度は高め。50℃超えるとHDD寿命が短くなるらしいので様子見。

水冷PC2号機 クーラント交換

やらなくてはいけないと思っていながら手が出ていなかったPC2号機のクーラント交換をこの正月休みに実行。それほど稼働時間が長くないとはいえ3年ぶりの交換w

ついでに、部材だけそろえて放置していたハードチューブ化も。

ソフトチューブだった

・ポンプ～SSD
・グラボ～120mm ラジ
の2か所をハードチューブにした。どちらも一回90°で曲げてやればOKな設計。

ポンプ～SSD


グラボ～120mmラジ


全体

PETチューブをヒートガンで加熱してハードチューブを曲げる。またやる時用のメモ。

・曲げる部分の広い範囲を加熱しておくべし。マンドレルを使って90°に曲げようとしても、加熱部分が狭いとそこしか曲がらないので、マンドレルに沿わせたつもりでも90°にならない。
こんな感じで、曲げる部分がマンドレルに沿わない。

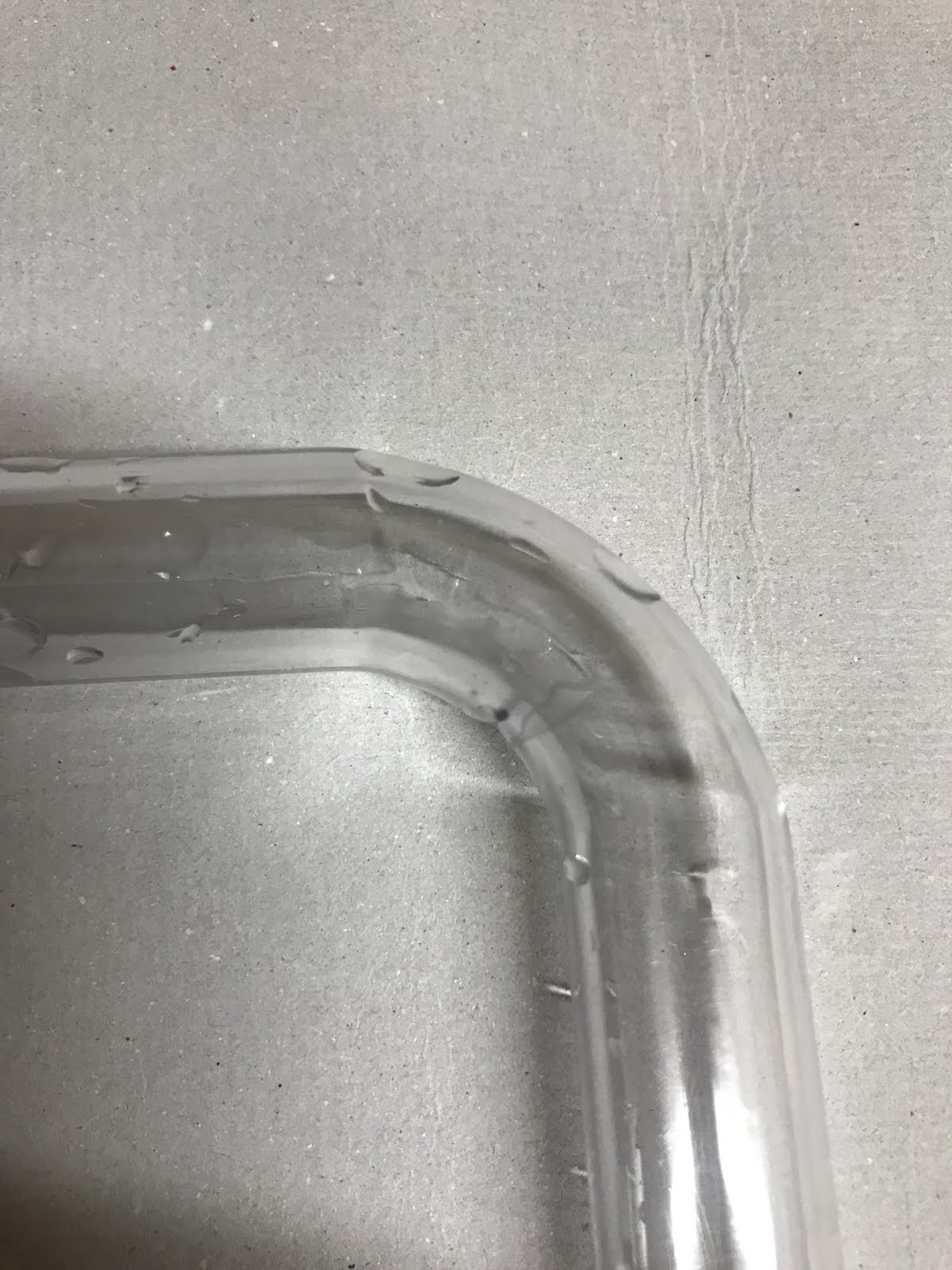

・曲げるポイントの印を油性ペンでつけちゃうと後でとれない。エタノールくらい拭けば良いだろくらいに思っていたが、なんか跡残る。




水道水回して洗ってから純水回して最終洗い。グラボoutで少し漏れ出たが増し締めで止まった。洗浄水捨ててクーラント投入。今回も前回と同じEKのこれを10倍希釈して使用。


賞味期限かなり切れてますが。



クーラント入れて気抜き中。このPC思いから、上下左右に傾けるのが大変。

このリザーバーXSPC D5 PHOTON 170はケースを少し斜めにしてやらないと水が中に入っていかない。空気がうまく抜けていかないみたい。




気抜き完了したところ。

裏側。電源ケーブル切って長さ調節してあるが、ファンが7個もあるし結構ごちゃごちゃ。

流量計とドレインがループ最下にある。ドレインは開けるととほぼ全量のクーラントが出るようになっているので楽。ただし、グラボ～120mmラジの間のクーラントが少し抜けない。カッコ悪くなるので、そこにドレインは入れたくないところ。

全景。


前景。退役した1号機と並べてみると分かる、このデカさ。





片方のサイドパネル無しで27.8kg。




Prime95で負荷かけて、ファンの回りとクーラントの温度をチェック。液温30℃超えてくると順番にラジエーターのファンが回るような設定。

20～30分くらい回して、CPU温度は60℃程度。


水温は30℃を超えて全ファンが回る。まだ50％程度しか回ってないので余裕がある。
180mmファンは、ケースTJ11付属の内部全体冷却用の大型ファン。


Prime95切ると、水温下がって順番にファンが停止していく。



ファン回転数制御に使っているaquaero付属ソフトaquasuiteは、無償インストールできるのはバージョン2016-5まで。それ以降はアップグレード権を購入しないとインストールできない。インストーラーで有償最新 or 無償バージョンの選択肢が出てくる。
https://aquacomputer.de/software.html


これで常用。

ところで、今回3年使い続けたクーラントは明らかに変色してたw

もとは今回と同じEKのblood redだったんだけれど、今はオレンジというか黄色...

電蝕してるのだろうか。銅の電蝕だと青が混じると思うのだけど？固体ゴミは無い感じ。

もっとメンテしよう。
