PC DIY (2) PC3号機完成

前回は、仮組してBIOSまで行ったところまで。



すぐにQ-FlashでBIOSをF3から最新のF6bへupdate。USBメモリに別途DLしたBIOSファイルを入れ、それを所定の背面USBスロットに挿す。あとはBIOSでQ-Flashを起動してやればOK。
ASUSのMBだとCドライブから読み込めたんだけどね。

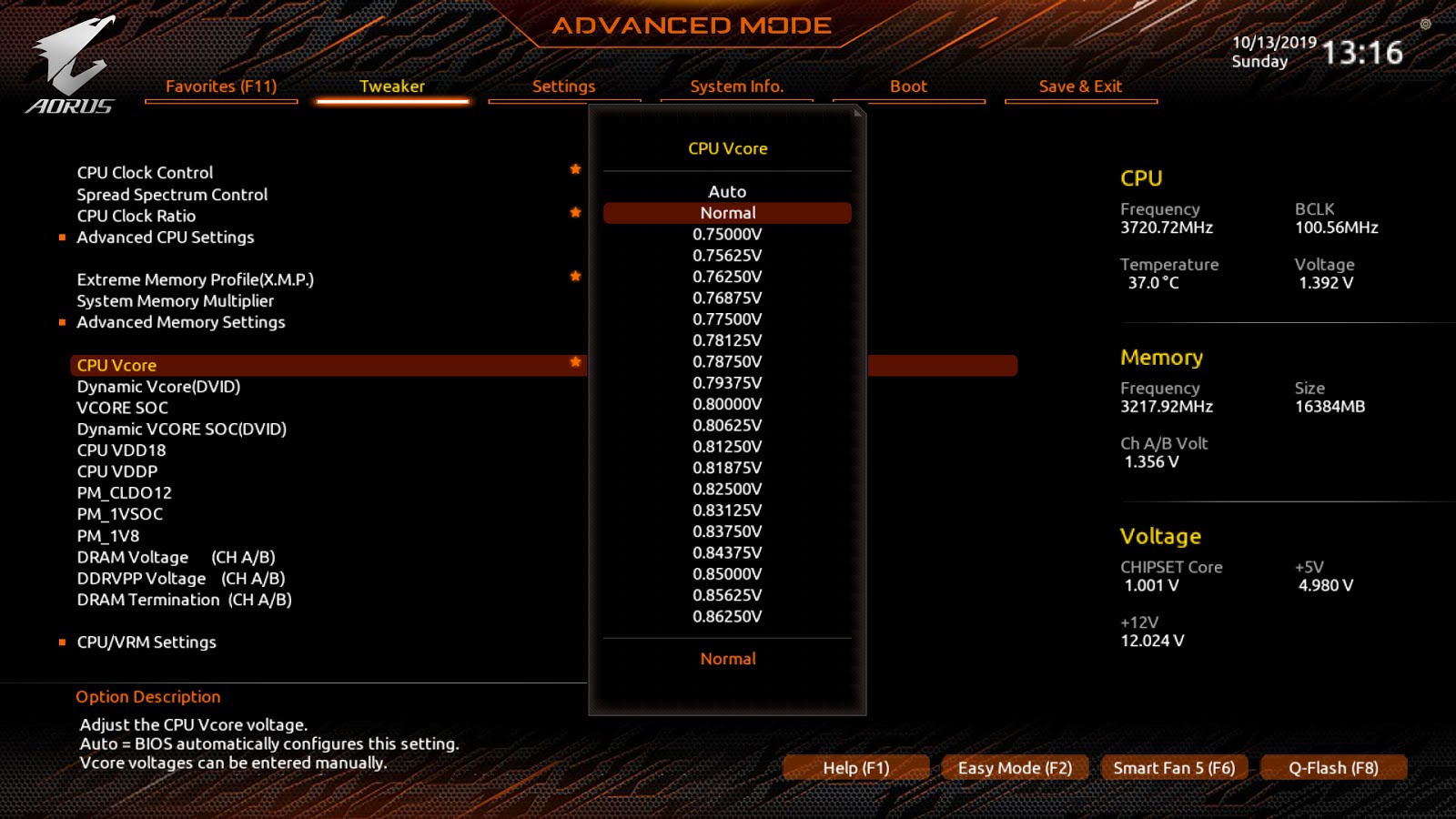

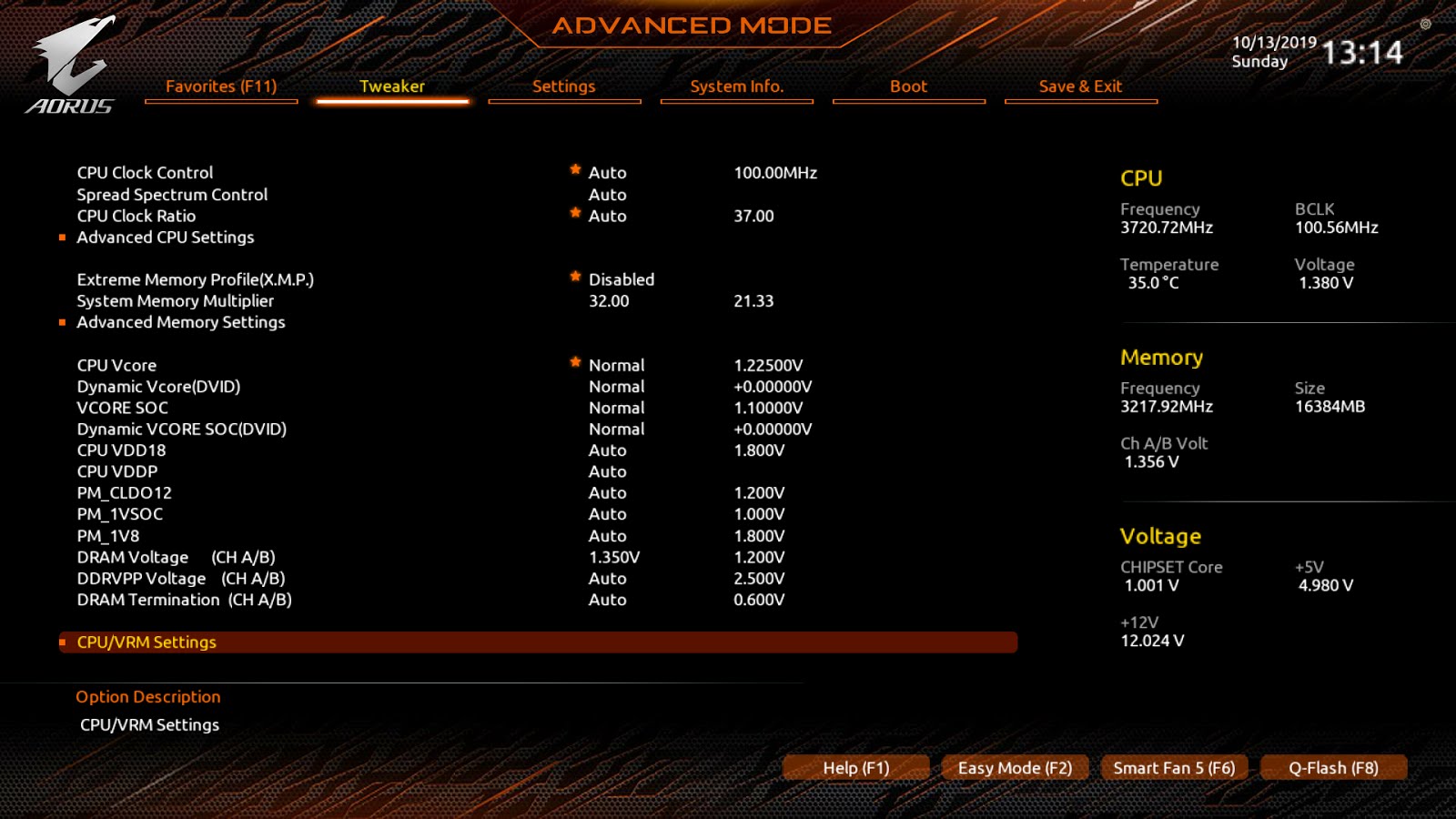

CPUはOCせず、VcoreとVcoreSoCを電圧設定Normal、offset ±0.00V (Normal)の定格運用。電圧設定AutoからNormalへの変更は、項目選んでEnter押すと出る選択肢から選ぶ。
BIOS画面の保存は、任意のUSBスロットにFAT32フォーマットのメモリを指してF12を押す。なぜか複数枚のイメージが保存されるのは、BIOSのせいかうちのキーボードのせいか？






メモリSPDはこんな感じ。



仮組のまま軽くメモリを設定。
3600MHz XMP設定は通らなかったので、1.35Vで3200を狙う。デフォルト設定から主要タイミングだけ弄ってmemtest86+を走らせた。

電圧	倍率	tCL	tRCD	tRP	tRAS	tRC	GDM	CR	Memtest86+
1.35V	x32	16	16	16	16	36	disabled	1T	真っ赤
1.35V	x32	16	19	19	19	39	disabled	1T	真っ赤
1.35V	x32	16	19	19	19	38	auto	1T	1pass OK
1.25V	x32	16	16	16	16	38	auto	1T	10 errors 3 passes
1.30V	x32	16	16	16	16	38	auto	1T	5pass OK

GDM = Gear Down Modeがdisableだと通らないが、今は深追いせず。ここをautoのまま1.35V、x32、16/16/16/16/38にして暫定設定。






さて、ケースへの組み込み。
SF600はSFX規格なのでケーブル長が短めなので、ATXケースのPC-O10に収めるとケーブル長が全然足りない。EPS 8ピンの電源延長ケーブルはケースに付属しているけれど、24ピンは付属無し。

長さが全然足りなくて表のMBに届かない。




仕方が無いので、昔のケースTJ11に付属していた2電源併用ケーブルを分解して延長ケーブルに仕上げることにした。



cablemodのスリーブケーブルを使用。昔買って放置していたやつ。








MDPで買ったピン抜きで一本一本抜いては挿し、抜いては挿し。




できあがり。見栄えは良いケーブルになったはず。




せっかくだからケース付属のEPS 8ピンケーブルもスリーブ化。




MBと各種ケーブルを接続、やっと収まった図。スペースにはかなり余裕有る。
ケース裏からCMOSクリアするスイッチをしばらくつけておく。SilverStoneのやつ。
ケースファンは底面に1つだけ。Xinruilianの38mmファンRD1238S-PWMだから風量出せるし、1つで良いやと。




いまはBIOSで細かくファンコントロールできるのね。静音気味設定にて。




やっとWindows 10をM2 SSDにインストールするところまで来た。
手持ちHDDはパーティションが切られていたので、コマンドプロンプトからdiskpartして開放。
前回同様、Microsoftアカウントは作成せず。






M2 SSDの速度。標準値が出てるようなので一安心。




MBからライティングもコントロールできるということで、4ピンの3色LED ainex RLD-LED30Mと、3ピンのアドレサブルLED RLD-STRDM50のリボンを1本ずつ買ってどんなもんかとつけてみた。
Aorus PROにはMB上下に3ピンと4ピンのコネクタが1つずつ、計4つある。上に4ピン、下に3ピンを挿したの図。




ちゃんと光って良かったが、アイデア無く光らせても見苦しいだけだなこれ。

あと、GigabyteのFusionなるソフトでライティングの色を変えたり、発色に動きをつけたりとコントロールするのだけれど、設定中にソフトがバシバシ落ちる。設定完了した分はちゃんと反映されてはいる。
なんかGigabyte謹製ソフトって、あまりいい印象無いな。昔、Dynamic Energy Saver＝DESっていうソフトがあったけど、BSODしまくるのでDeathとか言われてたし。


仕上げにPrime95のblend testで安定性評価。




クーラーがアレなのでCPU温度を心配したが、80度ちょいで収まってくれた。3時間程度no errorで8コアとも稼働していたので、軽負荷常用なら既に問題ないかな。気が向いたら詰める。

あとはDTV周りを仕上げて実用。

PC DIY (1) PC3号機 作成スタート

そろそろ作って11年になるCore2Duoマシーンがまだ現役なのはすごいと思うけれど、いよいよWin7更新にあわせて更新する気になった。

久しぶりにPC自作界隈を調べてみると、今はAMDの調子が良い。今年7/7リリース、TSMC N7によるZen2シリーズのパフォーマンスが圧倒的。価格comのマザーボード部門上位はほぼすべて、CPU半数以上がAMD系。
と言っても、最近秋葉のショップ定員さんに尋ねたところだと、確かにAMDは盛り返してはいるけどシェア半分はないそう。intel : AMD =6 : 4くらいと。ソフトの安定性やデバイスの相性なんかでintelにアドバンテージがある場面があるみたいね。

個人的には思い入れがあってintel使いたかったのだけど、10nm ice lakeのデスクトップCPUはしばらく出る予定が無い（当面省電力系チップしか出ない）し、思い切って今回はAMDで行く！...と、パーツをそろえたのは一カ月前の話。


構成は以下の通り

【APU】 AMD Ryzen 3400G
【CPU Cooler】 ↑付属品
【MB】 Gigabyte X570 AORUS PRO (rev. 1.0)
【MEM】 G. Skill Trident Neo F4-3600C16D-16GTZNC (8GB x2)
【SSD】 Samsung 970 EVO Plus MZ-V7S500B/IT
【HDD】 WD WD4001FAEX (4TB)
【PSU】 Corsair SF600 Platinum CP-9020182-JP
【Case】 Lian Li PC-O10



APU使って省電力/低コストにしたが、周りを手堅いパーツで固めたからトータルはあまり安くならなかった。手持ちのHDD、ケース、OSを別にして￥90kくらい。

APU 3400Gは実はZen2じゃなくて前世代のZen+。次世代APUの方が「買い」だと思うけれど、欲しい時が買い時で仕方がない。AM4は次世代でも使えるし、換装するか？

MBはASUSを考えていたけれど、AMD抱き合わせキャンペーンでGiga品MBが安くなっていたのでグレードやや上げてこれを購入。X570のGiga MBは評判良いみたい。

メモリは本当は安くあげるつもりだったけど、APUだとメインメモリがGPUメモリに使われることもあってお金かけてみた。Zen2 CPU compatibilityを謳っているG. SkillのTrident Neoはいくつかグレードがあって、実際Ryzen CPUでよく回っているみたい。APUで3600はキツイかもと思いつつ、3200回れば良いやと購入。

SSDは定番。初めてのM2 SSDだったりする。X570はPCIe 4.0対応だけど3400Gが対応してないのでPCIe 4.0 SSDは選ばず。

HDDは、5年前のWD黒。緑買ってエラー出て、RMAでインドネシアだかベトナムだかに送りつけたらこの黒が返ってきた。使わず放置してたが、とうとう日の目を見た。
HDDの冷却をケアしたケースではないので、ちょっと心配ではある。

PSUはケースからの制限でSFX。Corsairの電源は定番でなかなか値が下がらない。

LIAN LIのケースPC-O10は置き場所に丁度収まるのでディスコン前に買ったが、放置してた。




MBの箱の上で組み立てて起動確認まで。

APUをセット。付属クーラーをつけるときには左右のブロックは外しちゃう。付属クーラーのねじ止めも、ある程度まで回すとそれ以上回らないのでやりやすい。




M2 SSDを初めてセットした。ヒートシンクはMB付属品をそのまま使用。この付属伝熱シートは一度つけるとなかなか剥がれないらしいが。




PSU開封。




仮組スイッチ。




X570はチップセットファン有り。強化ガラスケース全盛の中、今のマザーボードは見た目良く仕上げているし、所々光ったりするしでカッコいい。
メモリは光らすつもりはなかったのだけど。

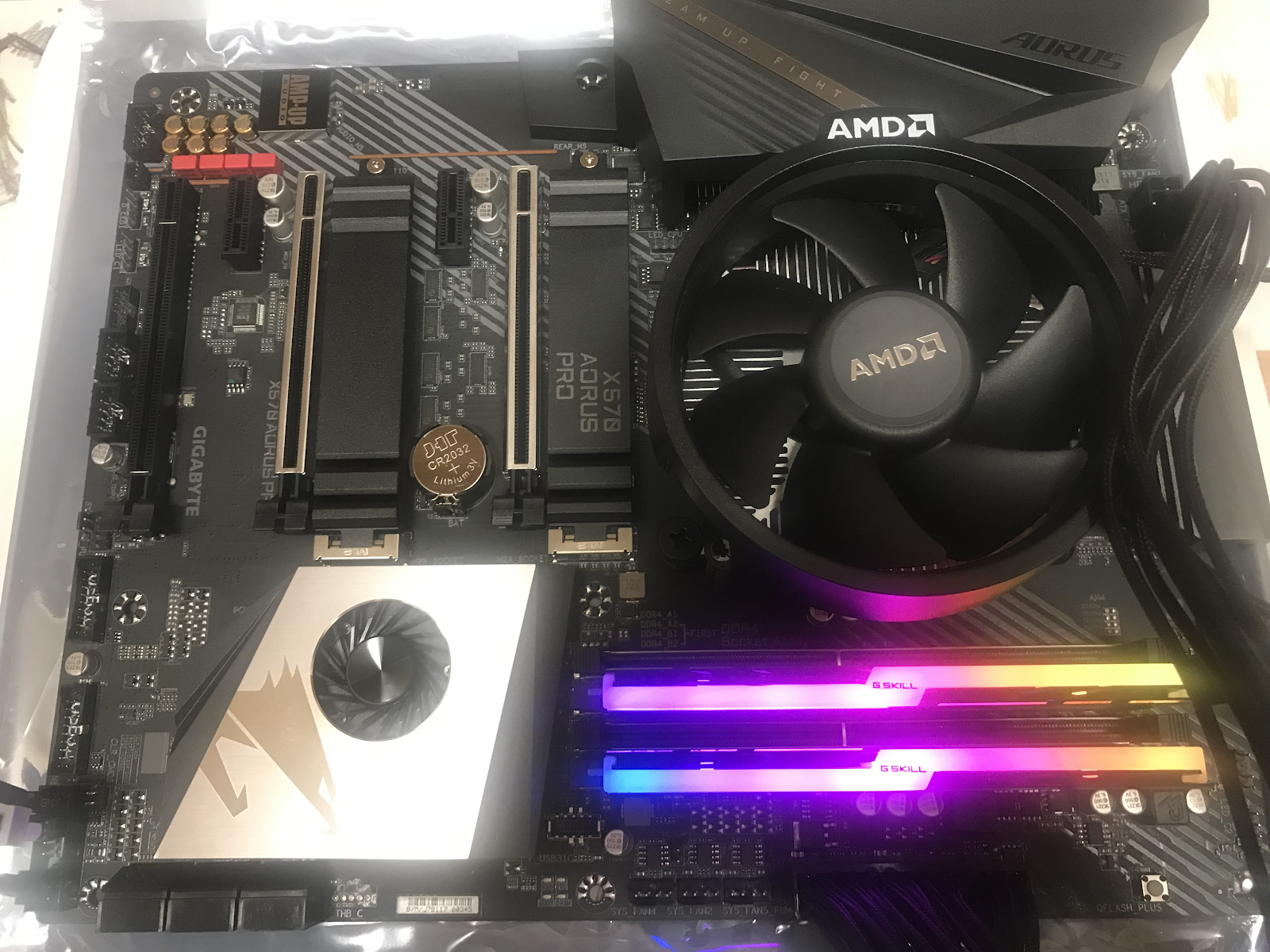

Powe Onで無事起動、BIOS拝めた。いきなりメモリXMP読み込んでみたけど、やはり起動せず。仮組のままメモリ設定でひとしきり遊んでからケースに移す。

続きは後日。
